產品名稱：左旋無縱肋螺紋鋼錨桿
左旋螺紋鋼錨桿產品介紹：
無縱肋螺紋鋼式錨桿執行MT146.2-2002標準.左旋螺紋鋼錨桿是一種經特殊加工工藝制作的錨桿,螺紋段強度大于桿體的強度,螺紋段抗彎抗剪性能良好,是井巷高強度支護的新型錨桿.左旋螺紋鋼錨桿強度高,結構合理,預緊力大,能夠自動調整受力方向,增大對圍巖的約束力,能實現機械化快速安裝.可端錨、加長錨和全錨，主要用于高地壓礦井大變形巷道的高強度支護，同時也可用于鐵路、水電等各類工程的高強度，永久性巷道支護．
| |
|
屈服載荷KN
|
破斷載荷KN |
|
| 強度規格 |
公稱直徑 |
BHRB335 |
BHRB500 |
BHRB600 |
BHRB335 |
BHRB500 |
BHRB600 |
理論質量kg/m |
| Φ20 |
20 |
105 |
163 |
190 |
155 |
210
|
260
|
2.47 |
| Φ22 |
22 |
125 |
190 |
230 |
185 |
250
|
310
|
2.98 |
| Φ25 |
25 |
165 |
245 |
295 |
240 |
325
|
395
|
3.85 |
左旋螺紋鋼錨桿使用方法:
1.根據設計要求確定錨桿孔位,用鉆機具打孔.
2.用壓風吹凈孔內巖粉.
3.將錨固劑送入孔底,用錨桿頂住開始攪拌(攪拌時間按錨固劑的型號規定),攪拌完畢,卸下攪拌機具,達到等待時間后,卸下攪拌連接頭,裝上錨盤、球型墊圈、摩擦墊圈，并用專用扳手擰緊螺母。
左旋螺紋鋼錨桿結構：
桿體、錨盤、球型墊圈、摩擦墊圈、螺母、尼塞。 |
|
產品名稱：左旋無縱肋螺紋鋼錨桿
|
左旋無縱肋螺紋鋼錨桿施工方法
A、準備：鑿巖臺車就位，并接好供電、供水管線。
B、測量布眼：根據錨桿設計間距及圍巖層理、節理分布實際情況，用油漆標出眼位。布眼時對層理及節理發育部位，需加密布設。
C、鉆孔：用二臂液壓鉆孔臺車鉆孔，鉆孔時鉆桿垂于巖面或層理面。
D、清孔及檢查：用高壓風吹凈孔中石屑及細小石塊，利于漿液與巖壁充分接觸，并檢查孔深。
E、錨桿加工：錨桿采用Ⅱ級Φ25螺紋鋼，按設計尺寸下料，將外露端頭20cm范圍內攻絲，其絲口深度和成型后直徑與錨桿端頭墊板匹配。
F、放入化學藥包：用略小于孔徑的PVC管將化學藥包輕頂送入錨桿孔底部，采取分節送入，然后抽出PVC管。再放入牛皮紙團作止?jié){塞。
G、錨桿插入：將錨桿插入，用錘子輕擊將錨桿插至孔底，再旋轉桿體，將化學藥包內兩種漿液間隔層破壞，使化學漿液迅速反應將錨桿端部錨固。漿液凝固約需時間3分鐘，其間需人工扶穩錨桿。
H、上墊板及螺母：端錨完畢，再插入φ6排氣管及φ10注漿管，再上密封墊板，錨固板及M20螺母，并施加少量的預加力旋緊，以利于巖體穩定。
I、注漿：采用BW250灰漿泵注漿，注漿壓力0.1～0.3Mpa。漿液材料為1：1.5水泥砂漿，砂漿采用現場砂漿拌合機拌合，拌合時間不少于3分鐘。注漿時勻速注入，直至排氣管漿液均勻流出時，則注漿飽滿。 |
|
|
|
卓力機械專業生產礦用錨桿，螺紋鋼左旋錨桿，螺紋鋼右旋錨桿，品種全，質量優，受到廣大客戶的喜愛！
|
|
|
|

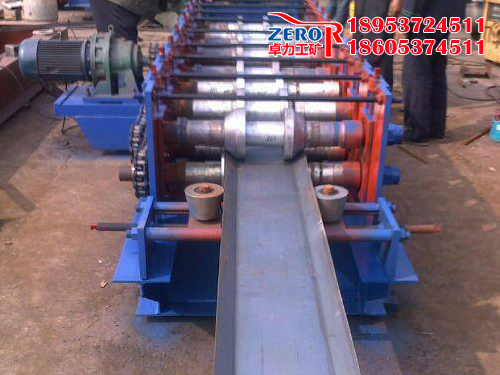

左旋螺紋鋼錨桿生產設備及車間錨桿成品圖。
|
| |
|
|
|
產品名稱：右旋等強螺紋鋼錨桿
右旋等強螺紋鋼錨桿型號說明:高強度錨桿原材料采用延伸率不低于15%，屈服強度不低于335MPa，破斷強度不低于490MPａ，材質為20MｎSｉ的鋼材經熱扎而成，抗壓分別為20噸至50噸， Φ18至 Φ22的桿體直線度公差≤2mm/m， Φ16的桿體直線公差小于4mm/m。螺紋鋼錨桿桿體尾部螺線承載力應不小于桿體母材破斷力的75% .
螺紋鋼錨桿技術特征:錨桿桿體能實現與錨孔直徑、樹脂藥巻直徑的最佳匹配，具有錨力強、延伸率高、安全可靠、優質低耗、使用方便等特點。
螺紋鋼錨桿產品技術參數
| 材質 |
HRB335 |
| 強度規格 |
屈服強度(MPa) |
抗拉強度(MPa) |
延伸度(%) |
破斷載荷(KN/M) |
理論質量(KG/M) |
| Φ16 |
≥335 |
≥490 |
≥16 |
≥100 |
1.58 |
| Φ18 |
≥335 |
≥490 |
≥16 |
≥126 |
2.00 |
| Φ20 |
≥335 |
≥490 |
≥16 |
≥156 |
2.47 |
| Φ22 |
≥335 |
≥490 |
≥16 |
≥189 |
2.98 |
右旋等強 螺紋鋼錨適用條件:
l、依據設計要求確定錨桿孔位，用鑿眼機、錨桿鉆機或煤電鉆打眼，深度比錨桿長度短80-100mm。
2、用壓風管伸入眼底，通過壓縮空氣，將孔內的巖粉吹凈。
3、鉆孔直徑要求比錨桿直徑大6-12mm。
4、用錨桿將藥卷送入眼底，啟動攪拌裝置進行攪拌，按樹脂錨固定劑要求嚴格控制攪拌時間。
5、達到固化時間后，套上托盤、擰緊螺母。
|
|
產品名稱：右旋等強螺紋鋼錨桿
|
右旋等強螺紋鋼錨注意事項
A、鉆孔，鉆孔應垂直于巖石節理面，錨桿軸線應與巖體主結構面或滑移面成較大角度相交。不得生搬硬套采用徑向錨桿，并應視現場情況適當調整。
B、化學藥包在放入堵塞時，要確保堵塞嚴實，以免化學漿液溢出端錨段而造成錨固不實。
C、化學藥包在錨固時間內，必須保持錨桿穩固，不得晃動、轉動，以確保錨固質量。
D、上墊板時，如孔口不平，應采用砂漿抹平處理。
E、錨桿在未錨固前，其自重大，應防止錨桿滑落傷人 |
| 卓力機械的左旋錨桿，右旋錨桿品種規格全，各種螺母型號齊全，歡迎選購。 |
|
|
|

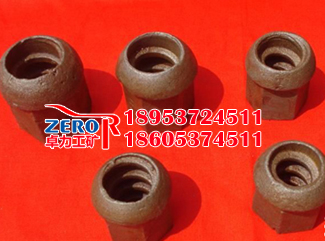

左旋螺紋鋼錨桿螺母
|
右旋螺紋鋼錨桿螺母
|
|
|

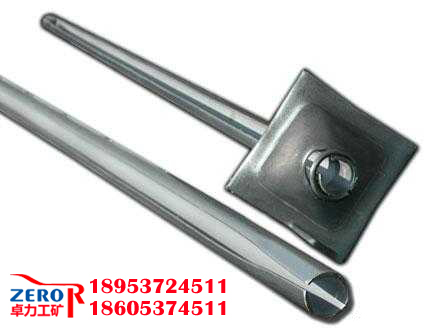

縫管錨桿(管縫式錨桿)
管縫式錨桿是一種全長錨固，主動加固圍巖的新型錨桿，它立體部分是一根縱向開縫的高強度鋼管，當安裝于比管徑稍小的鉆孔時，可立即在全長范圍內對孔壁施加徑向壓力和阻止圍巖下滑的摩擦力，加上管縫式錨桿托盤托板的承托力，從而使圍巖處于三向受力狀態，并實現巖層偉大。
在爆破振動圍巖錨移等情況下，后期錨固力有明顯增大，當圍巖發生顯著位移時，管縫式錨桿并不失去其支護抗力，它比漲殼式錨桿有更好的特性。
專業生產訂做：管縫式錨桿，探水鉆桿，麻花狀樹脂錨桿，中空注漿錨桿，螺紋鋼樹脂錨桿，左旋錨桿，右旋錨桿，縫管錨桿，B19錨桿，B22風鉆桿，麻花鉆桿，六棱中空錨桿，瓦斯排放鉆桿，麻花狀（樹脂）錨桿，幫錨鉆桿，煤鉆桿，錨索鉆桿，錨桿鉆桿，潛孔鉆桿
二、管縫式錨桿主要性能和規格
1、 縫管錨桿主要技術性能
（1）初始錨固力： 3~7噸；
（2）管環拉脫荷載： 8~10噸；
（3）錨桿管抗拉斷能力：12~13噸；
（4）耐腐蝕性能比A3鋼高20~30％，利于長期使用。管縫式錨桿是專用性很強的支護用品，是井下涵洞頂板及其它工程支護使用的先進材料，具有操作簡單，使用方便，在井下錨噴支護中具有錨固力強、抗拉力大，有很強的膨脹力，使整個頂板成為一體。
管縫式錨桿一、工作原理和特點 管縫式錨桿是一種全長錨固，主動加固圍巖的新型錨桿，它立體部分是一根縱向開縫的高強度鋼管，當安裝于比管徑稍小的鉆孔時，可立即在全長范圍 內對孔壁施加徑向壓力和阻止圍巖下滑的摩擦力，加上錨桿托盤托板的承托力，從而使圍巖處于三向受力狀態，并實現巖層偉大。在爆破振動圍巖錨移等情況下，后期錨固力有明顯增大，當圍巖發生顯著位移時，錨桿并不失去其支護抗力，它比漲殼式錨桿有更好的特性。
管縫式錨桿二、主要性能和規格 1、 主要技術性能（1）初始錨固力： 3~7噸；（2）管環拉脫荷載： 8~10噸；（3）錨桿管抗拉斷能力：12~13噸；（4）耐腐蝕性能比a3鋼高20~30％，利于長期使用。管縫式錨桿配套件有：玻璃鋼墊板、玻璃鋼螺母、鋼質墊板、鋼質螺母及連接件 歡迎廣大客戶前來選購！
|
項 目
|
MF33管縫式錨桿
|
MF43管縫式錨桿
|
|
標準值
|
公差
|
標準值
|
公差
|
|
桿體
|
外徑
|
33
|
±0.5
|
43
|
±0.5
|
|
長度
|
1400 、 1600 、 1800 、 2000
|
|
縫寬
|
10
|
±1.0
|
14
|
±1.5
|
|
壁厚
|
2.5~3.0 （ Q235A 級冷軋鋼）
|
|
頭梢長度
|
40~50
|
|
頭端直徑
|
27
|
±0.5
|
37
|
±0.5
|
|
托盤
|
長 × 寬
|
120×120
|
±2.0
|
150×150
|
±2.0
|
|
高度
|
15~25
|
±1.0
|
15~25
|
±1.0
|
|
厚度
|
4~6
|
|
孔徑
|
35
|
±0.5
|
45
|
±0.5
|
|
推薦鉆空直徑
|
31
|
41
|
|
擋環距尾端距離
|
4~6
|
|
注：可根據客戶需要的規格定做各種管縫錨桿
|
|
|
|
|
產品名稱：管縫式錨桿
|
產品介紹：管縫式錨桿
|
|
管縫式錨桿表面應平整，無嚴重拉傷，銹蝕。焊縫應無裂紋，無氣孔夾渣，不允許燒穿管壁。托盤在桿體上應能自由移動。擋環接口與管縫開口相互錯位170o—190o為宜。
擋環焊縫拉脫力≥80kN，桿體極限抗拉力≥110kN，初錨力≥25kN/m，托盤承載力≥65kN。
管縫式錨桿產品使用
先用風鉆在頂板上鉆錨桿孔，將托盤套入錨桿桿體，再用風錘將桿體打入錨桿孔中，使托盤與頂板幫帶貼實。
用戶在使用錨桿時，所選擇的鉆孔直徑除參考上表外，應根據巖石具體條件，按GBJ86標準的規定選用。
管縫式錨桿包裝與貯存
管縫式錨桿采用捆扎包裝，桿體10跟捆扎成一組，托盤50塊捆扎成一組，縫管錨桿貯存時應注意防水，防腐蝕。
|
|
|
1. 中空注漿錨桿產品概述：
中空注漿錨桿適用于地質條件中等，永久性支護和超前支護。通過中空桿體對錨桿進行壓力注漿，可達到固結破碎巖體，隔斷地下水及桿體防腐的目的，可迅速形成支護力，控制圍巖的穩定。
2. 中空注漿錨桿執行標準：
TB/T 3209-2008《中空錨桿技術條件》
3. 中空注漿錨桿產品組成：
中空注漿錨桿由合金桿體、止?jié){塞、墊板、螺母和錨頭組成。
4. 中空注漿錨桿產品特點：
中空設計，實現了注漿的功能。
注漿飽滿，并可實現壓力注漿。
桿體的居中性好，砂漿可以將錨桿體全長包裹 ，避免了銹蝕的可能性，達到長期支護的目的。
安裝方便，不需現場加工螺紋，就可方便的安裝墊板、螺母。
采用向上排氣錨頭，徹底解決了水平線以上中空注漿錨桿排氣問題。
5. 中空注漿錨桿適用范圍：
中空注漿錨桿適用于鐵路、公路、隧道、礦山、水利樞紐、邊坡、堤壩、橋基、江海湖河邊、高層建筑基礎及建筑物加固等工程。
6. 中空注漿錨桿性能指標：
| 規格型號 |
公稱直徑
mm |
公稱壁厚
mm |
屈服強度
MPa |
抗拉強度
MPa |
屈服力
kN |
最大力
kN |
斷后伸長率
% |
| φ25×5 |
25 |
5 |
325 |
490 |
≥102 |
≥153 |
≥21 |
| φ25×7 |
25 |
7 |
325 |
490 |
≥128 |
≥193 |
≥21 |
| φ28×5.5 |
28 |
5.5 |
325 |
490 |
≥126 |
≥190 |
≥21 |
| φ32×6 |
32 |
6 |
325 |
490 |
≥159 |
≥240 |
≥21 |
|
|
中空注漿錨桿施工工藝
1、用鉆機按設計孔徑和深度鉆孔并清理空內碎石。
2、將錨頭與桿體一端連接后插入鉆好的孔內，將錨頭上的倒刺掛在孔底端。
3、安裝止?jié){塞、墊板、螺母。并旋緊螺母。
4、將快速注漿接頭與錨桿尾端連接，注漿接頭另一端與注漿機連接。
開動注漿機注漿，待注漿飽滿且壓力達到設計值時關機。中空注漿錨桿,注漿壓力可根據設計參數和注漿機性能確定，灰沙比參考值為：1：0—1：1，水灰比參考值為0.45—0.5：
中空注漿錨桿應用范圍：
1. 徑向加固：中空注漿錨桿代替?zhèn)鹘y(tǒng)砂漿錨桿用于徑向加固，中空注漿錨桿可以徹底解決傳統砂漿錨桿施工工藝過程中注漿不飽滿，無法實現壓力注漿等諸多缺陷，確保工程質量�！ �
2. 邊坡加固：用中空注漿錨桿加固不穩定邊坡，不但工藝簡單，成本低廉，而且施工方便快捷，效果顯著。
3. 基坑支護：建筑物的基坑加固采用中空錨桿，不但工藝簡單，而且可實現壓力注漿，改良基坑圍巖條件。結構：中空注漿錨桿由中空全螺紋桿體、錨頭、止?jié){塞、墊板、螺母等組成，它的每一個部件都是為了最大限度地保證注漿時充填飽滿、密實，砂漿可以在高達數十公斤（具體參數以設計為準）在壓力作用下滲透進圍巖裂，中空注漿錨桿并且可以方便地安裝墊板、螺母。
中空注漿錨桿產品優質特點：
1. 中空設計，使錨桿實現了注漿管的功能，避免了傳統施工工藝注漿管拔出時造成的砂漿流失。
2. 注漿飽滿，并可實現壓力注漿，提高工程質量。
3. 由于各配件的作用，桿體的居中性很好，砂漿可以將錨桿體全長包裹，避免了銹蝕的危險，達到長期支護的目的。
4. 安裝方便，不需現場加工螺紋，就可方便地安設墊板、螺母。
5. 結合配套的錨桿專用注漿泵和注漿工藝，是目前國內唯一徹底解決了傳統錨固支護諸多問題的錨固體系。
中空注漿錨桿應用范圍：
1. 公路、鐵路、隧道支護。
2. 邊坡支護用中空注漿錨桿加固不穩定邊坡，不但工藝簡單、成本低廉，而且施工方便快捷，效果顯著。
3. 基坑支護建筑物的基坑加固采用中空注漿錨桿，不但工藝簡單，而且可實現壓力注漿，改良基坑圍巖條件。
高強度中空注漿錨桿是怎么實現“漲”“拉”“錨”“注漿”為一體的桿體：桿體稱中空注漿錨桿，中空設計使錨實現注漿管的功能，注完漿后能迅速錨固巖層。
錨頭：錨頭的規格需與錨固孔相匹配。作用一是錨固穩住桿體以免造成人員的意外傷害，二是保證桿體在錨固體的中心位置。
止?jié){塞：注漿時堵塞錨孔，不使?jié){液溢出，它的使用效果是獲得擴散半徑的關鍵。
排氣系統：產品設有排氣通道，排氣方法有前端排氣與末端排氣兩種，用時可根據工程需要選擇。
|
| |
|
|
|

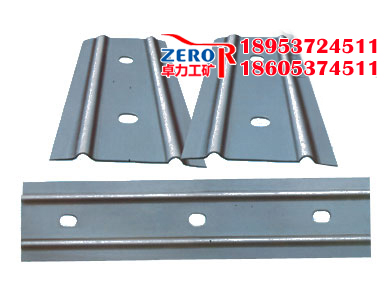

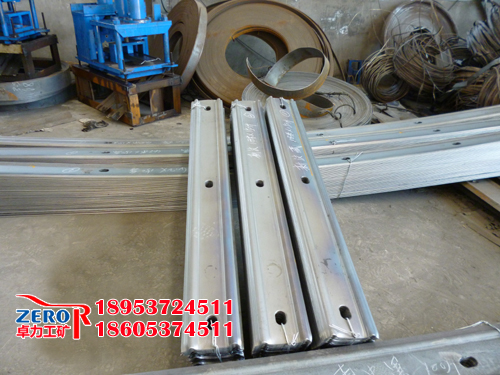

鋼帶 W鋼帶 礦用w鋼帶
W型鋼帶是一種新型礦山支護材料，執行Q／XWK034—2004標準。w鋼帶可與各種錨桿共同組成組合錨桿支架，w鋼帶通過它可以把分散的多根錨桿聯接起來形成一個整體承載結構，顯著的提高錨桿的整體效果，在不完整頂板巖層中，w鋼帶對處理不穩定圍巖效果最佳。
礦用W/M鋼帶使用說明
錨梁系統不僅解決了巷道支護難題，還可以應用在其他斷面大的巷道、硐室的支護，也可以用在滑坡、堤、壩的加固。
錨梁系統一般適用于中等穩定以下巖層。w鋼帶在煤礦巷道支護的應用，大量節約了鋼材、木材。采用W/M型鋼帶與錨桿組合技術與常用的11＃礦井用工字鋼架相比，每架支架可以節約856.6kg,到目前為止，w鋼帶用W/M型鋼帶82430條，比用11＃礦用工字鋼棚支護每架節約鋼材73.4kg，比用11＃礦用工字鋼梁U25型可縮腿混合支護支架，節約鋼材157.4t，分別計算節約鋼材6049 t和12942t。同時，也大幅度降低了工人勞動強度，改善了工人勞動環境，為煤礦高效，安全生產帶來顯著的經濟效益和社會效益。
目前，國內各集團公司生產礦井中，w鋼帶有的采深已達500-1000多米，地應力、圍巖受力及變形復雜多樣，單一的錨桿支護已不能滿足破碎頂板、復合頂板、頂板壓力大的巷道支護要求，而用錨桿與w鋼帶共同組成的錨梁系統，可以有效地控制頂板，同時還可以應在斷口大的巷道、硐室的支護。錨梁系統不僅解決了巷道支護難題，還可以應用在其他斷面大的巷道、硐室的支護，也可以用在滑坡、堤、壩的加固。錨梁系統一般適用于中等穩定以下巖層。在煤礦巷道支護的應用，大量節約了鋼材、木材。同時，也大幅度降低了工人勞動強度，改善了工人勞動環境，為煤礦高效，安全生產帶來顯著的經濟效益和社會效益。隨著工礦企業安全生產意識的提高,以及國家對礦產生產的特殊要求,煤礦用專業w鋼帶支護型材也越來越受到重視,此類支護型材是保證礦業安全生產的重要一環。
W鋼帶的優越性
W型鋼帶與平鋼帶相比的技術優越性：
1、W型鋼帶抗彎截面模量提高37倍。
2、鋼度提高70倍左右。
3、W型鋼帶冷軋過程中的硬化作用，提高抗拉強度12%--15% 。
W鋼帶用途
W鋼帶是一種新型礦山支護材料，W鋼帶采用厚度3—5mm寬度180—320mm卷鋼板，經過冷彎成W型后，在W鋼帶中部加工出與錨桿株距相等錨桿孔的鋼帶。 W鋼帶可與各種各種錨桿共同組合錨盤支架，W鋼帶即通過W鋼帶把分散多根錨桿聯結起來形成一個整體承載結構，W鋼帶廣泛應用于煤礦井下巷道，工作面切眼、峒室及其他領域的巷道支護，對處理不穩定圍巖效果更佳。
|
 |
 |
 |
| 卓力機械公司是一家專業生產W鋼帶，左旋螺紋鋼錨桿，右旋螺紋鋼錨桿，管縫式錨桿，金屬網片的公司，公司產品遠銷十多個國家，受到國內外客戶的一致好評！公司廠地面積3.4萬平方米，廠房占地面積達1.56萬平方米，公司擁有先進的自動化生產設備，雄厚的技術生產力始終堅持“質量第一，顧客至上”的方針，將致力于創新、持續發展，內抓質量，外強服務，向更大更強的目標邁進。 |
|
