TD75/DTⅡ系列皮帶輸送機產品概述：

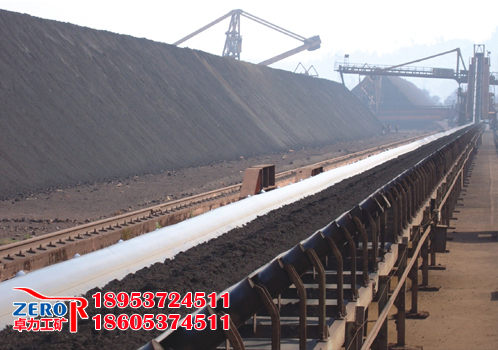

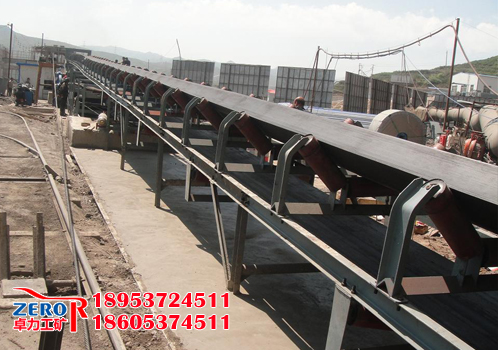

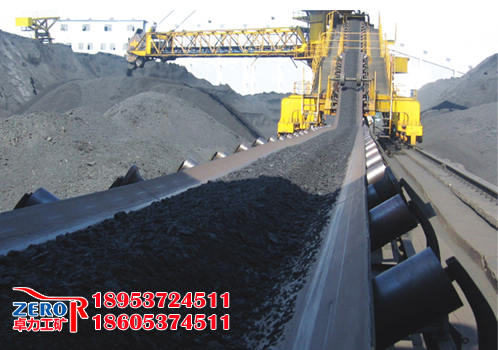

DTⅡ、TD75型皮帶輸送機由于輸送量大,結構簡單,維護方便,成本低,通用性強等優點,而被廣泛地應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門,進行裝車、裝船、轉載或堆積各種常溫狀態的松散密度為500~2500kg/m3各種散狀物料或成件物品.由單機或多機組合成運輸系統來輸送物料,根據工藝要求可布置成水平或傾斜的形式,DTⅡ型皮帶輸送機除了可滿足水平或傾斜輸送要求外,還可采用帶凸弧段、凹弧段與直線段組合的輸送形式.輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角,也取決于大塊物料出現的頻率.該輸送機適用的工作環境溫度一般為-25~+40℃.我公司還生產輕型皮帶輸送機和移動式輸送機。
TD系列帶式輸送機基本結構：
1.驅動部分:系由裝置在型鋼焊成的底座上的電動機-->高速聯軸器-->減速器-->減速聯軸器組成。根據要求:驅動裝置設有左裝和右裝兩種,另外本公司配有功率1.5KW-13KW,速度0.80、1.0、1.25的油冷式電動滾筒。

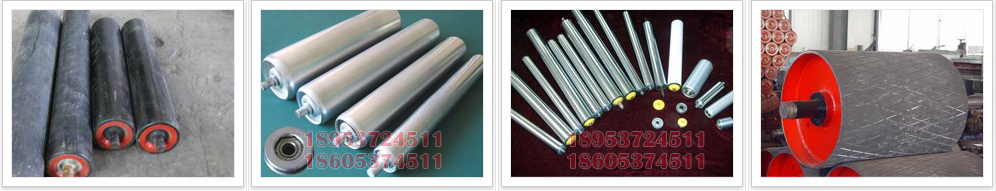

2.滾動部分:分傳動滾筒和改向滾筒兩大類。

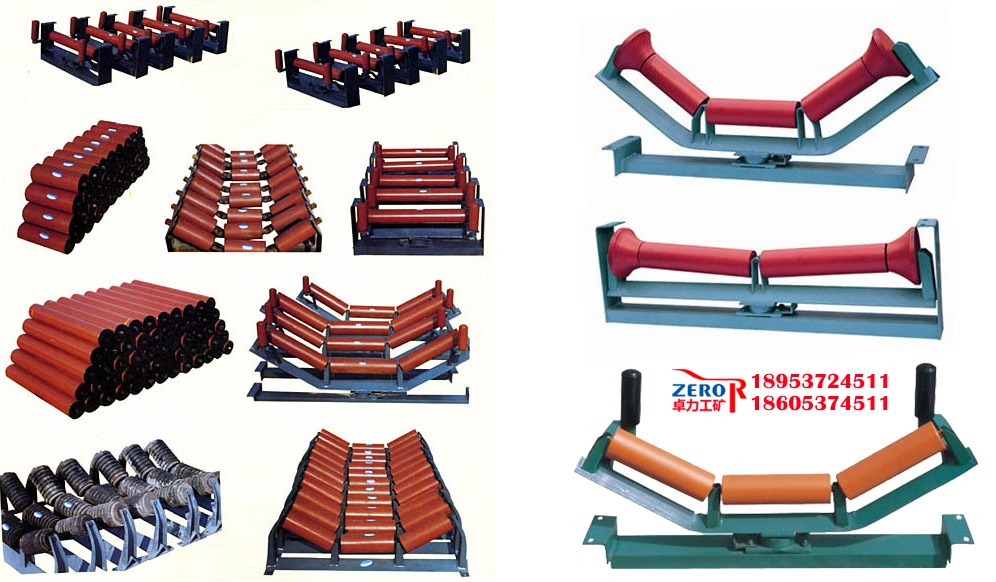

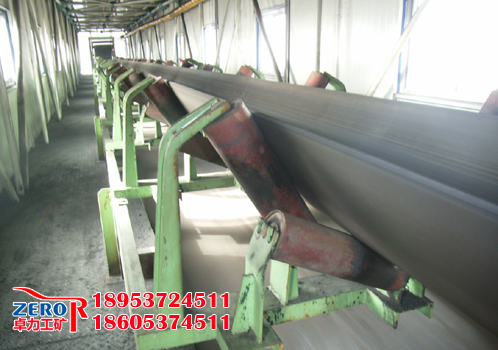

3.托輥部分:分槽形、平行、調心和緩沖托輥等。
4.清掃部分:分彈簧清掃器和空段清掃器。
5.卸料部分:分固定式犁式卸料器和電動卸料器。
6.制動部分:有帶式逆止器和滾柱逆止器兩種。
7.附件:有罩殼、導料槽、漏斗等。
TD系列帶式輸送機工作特點:
DTⅡ、TD75型皮帶式輸送機按其支架結構有固定式、移動式兩種：按輸送帶材料有膠帶、塑料帶和鋼芯帶之分。皮帶輸送機的工作環境溫度一般在-10°C--+40°C之間，要求物料溫度不超過70°C；耐熱橡膠帶可輸送120°C以下的高溫物料。物料溫度更高時不宜采用膠帶輸送機。當輸送具有酸性堿性油類物質和有機溶劑等成分的物料時，需采用耐油、耐酸堿的橡膠帶式塑料帶。帶式輸送機的帶寬可分為：500、650、800、1000、1200和1400mm。用戶可根據帶式輸送機的輸送長度，物料的種類、容重、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶寬度、帆布層數和膠帶厚度。
TD系列帶式輸送機主要技術參數表：
承載托
輥形式 |
帶速（m/s） |
帶 寬 B（mm） |
| 500 |
650 |
800 |
1000 |
1200 |
1400 |
輸 送 量 Q（t/s） |
槽
形
拖
輥 |
0.8 |
78 |
131 |
- |
- |
- |
- |
| 1.0 |
97 |
164 |
278 |
435 |
655 |
891 |
| 1.25 |
122 |
206 |
348 |
544 |
819 |
1115 |
| 1.6 |
156 |
264 |
445 |
696 |
1048 |
1427 |
| 2.0 |
191 |
323 |
546 |
853 |
1284 |
1748 |
| 2.5 |
232 |
391 |
661 |
1033 |
1556 |
2118 |
| 3.15 |
- |
- |
824 |
1233 |
1858 |
2528 |
| 4.0 |
- |
- |
- |
- |
2202 |
2996 |
平
行
拖
輥 |
0.8 |
41 |
67 |
118 |
- |
- |
- |
| 1.0 |
52 |
88 |
147 |
230 |
345 |
460 |
| 1.25 |
66 |
110 |
184 |
288 |
432 |
588 |
| 1.6 |
84 |
142 |
236 |
368 |
553 |
753 |
| 2.0 |
103 |
174 |
289 |
451 |
677 |
922 |
| 2.5 |
125 |
211 |
350 |
546 |
821 |
111 |
注:1、輸送能力Qv值系按水平運輸，動堆積角θ為20°，托輥槽角λ為30°時計算的。
2、帶速（4.5）、（5.6）m/s為非標準值，一般不推薦使用。

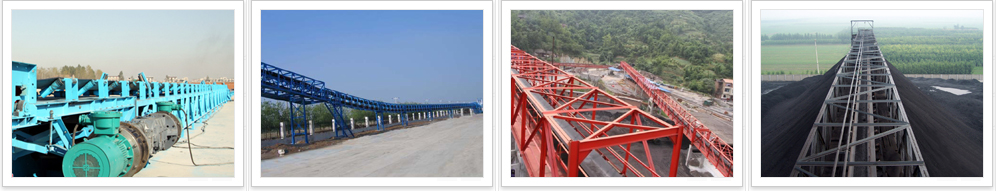

TD系列皮帶式輸送機布置有下面幾種基本形式:
1.水平輸送機 2.傾斜輸送機 3.帶凸弧曲形段輸送機 4.帶凹弧曲形段輸送機 5.帶凹弧及凸弧曲形段輸送機。
傳動型式與傳遞功率的關系:
傳動型式 |
功率范圍 |
備注 |
彈性聯軸器直接傳動 |
2.2～37 |
功率≤200kw時電壓為380V
功率≥220kw時電壓為6000V
|
Y系列電機加液力偶合器 |
45～315 |
電動滾筒直接傳動 |
2.2～55 |
| 繞線式電機 |
220～800 |
備注:除電動滾筒直接傳動外，其余傳動型式均配相應的減速器。
友情提示:定貨時需注明：帶速、帶寬、輸送距離、輸送量、傾斜角度、物料特性、工作環境、堆積角度等基本技術參數。
★我公司可根據用戶需要設計制造特殊型號規格的皮帶式輸送機。
★我公司對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準。
帶式輸送機適用范圍：
可以用于水平運輸或傾斜運輸，使用非常方便，廣泛應用于現代化的各種工業企業中，如：礦山的井下巷道、礦井地面運輸系統、露天采礦場及選礦廠中。
帶式輸送機工作原理：
帶式輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。帶動輸送帶轉動的滾筒稱為驅動滾筒（傳動滾筒）；另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送袋卸料端卸出。
| 標準型號 |
帶寬 |
輸送量(t.h |
帶速(m/s) |
輸送距離 |
伸縮式尺寸 |
帶長度 |
電動機 |
| 長度 |
軌距 |
功率 |
電壓 |
| DSJ65/10/40(SSJ650/40) |
650 |
100 |
1.6 |
800-1000 |
12 |
900 |
100 |
40 |
380/660 |
| DSJ65/2×22(SJ44) |
650 |
200 |
1.6 |
1000 |
12 |
900 |
100 |
22×2 |
380/660 |
| DSJ80/40/2×40(SSJ800/2×40) |
800 |
400 |
2 |
800 |
12 |
1100 |
50 |
40×2 |
380/660 |
| DSJ80/40/90(SSJ800/75) |
800 |
400 |
2 |
500-700 |
12 |
1362 |
100 |
75 |
660/1140 |
| DSJ80/40/90(SSJ800/90) |
1000 |
400 |
2 |
1000 |
12 |
1100 |
100 |
90 |
660/1140 |
| DSJ100/63/75(SSJ1000/75) |
1000 |
630 |
2 |
500 |
12 |
1362 |
50 |
75 |
660/1140 |
| DSJ100/63/125(SSJ1000/125) |
1000 |
630 |
2 |
600-1000 |
12 |
1362 |
50-100 |
125 |
380/660 |
| DSJ100/63/2×75(SSJ1000/2×75) |
1000 |
630 |
2 |
1000 |
12 |
1362 |
50 |
75×2 |
380/660 |
| Dss/100/63/2×75 (SSd100/2×75) |
1000 |
630 |
1.9 |
1000 |
12 |
1362 |
50 |
75×2 |
660/1140 |
| DSJ100/80/160(SSJ1000/160) |
1000 |
800 |
2.5 |
1000 |
12 |
1362 |
100 |
160 |
660/1140 |
| DSJ100/100/200(SSJ1000/200) |
1000 |
1000 |
2.7 |
1000 |
15 |
1362 |
100 |
200 |
660/1140 |
| DSJ100/100/200×[SSJ1000/2×200(-5°)] |
1000 |
1000 |
2.7 |
1000 |
15 |
1362 |
100 |
200 |
660/1140 |
| DSJ100/100/2×200S[SSJ1000/2×200S(+5°)] |
1000 |
1000 |
2.7 |
800 |
15 |
1362 |
100 |
200×2 |
660/1140 |
| DSJ120/200/2×250(SSJ1200/2×250) |
1200 |
2000 |
3.5 |
1000 |
15 |
1572 |
100 |
250×2 |
660/1140 |
| DSJ120/160/3×200(SSJ1200/3×200/40) |
1200 |
1600 |
3.15 |
1500 |
15 |
1572 |
100 |
200×3 |
660/1140 |
| DSJ140/300/3×315(SSJ1400/3×315) |
1400 |
3000 |
4 |
2600 |
15 |
1572 |
200 |
315×3 |
660/1140 |
首先是它運行可靠。在許多需要連續運行的重要的生產單位，如發電廠煤的輸送，鋼鐵廠和水泥廠散狀物料的輸送，以及港口內船舶裝卸等均采用帶式輸送機。如在這些場合停機，其損失是巨大的。必要時，帶式輸送機可以一班接一班地連續工作。
帶式輸送機動力消耗低。由于物料與輸送帶幾乎無相對移動，不僅使運行阻力�。s為刮板輸送機的1/3-1/5），而且對貨載的磨損和破碎均小，生產率高。這些均有利于降低生產成本。
帶式輸送機的輸送線路適應性強又靈活。線路長度根據需要而定．短則幾米，長可達10km以上。可以安裝在小型隧道內，也可以架設在地面交通混亂和危險地區的上空。
根據工藝流程的要求，帶式輸送機能非常靈活地從一點或多點受料．也可以向多點或幾個區段卸料。當同時在幾個點向輸送帶上加料（如選煤廠煤倉下的輸送機）或沿帶式輸送機長度方向上的任一點通過均勻給料設備向輸送帶給料時，帶式輸送機就成為一條主要輸送干線。

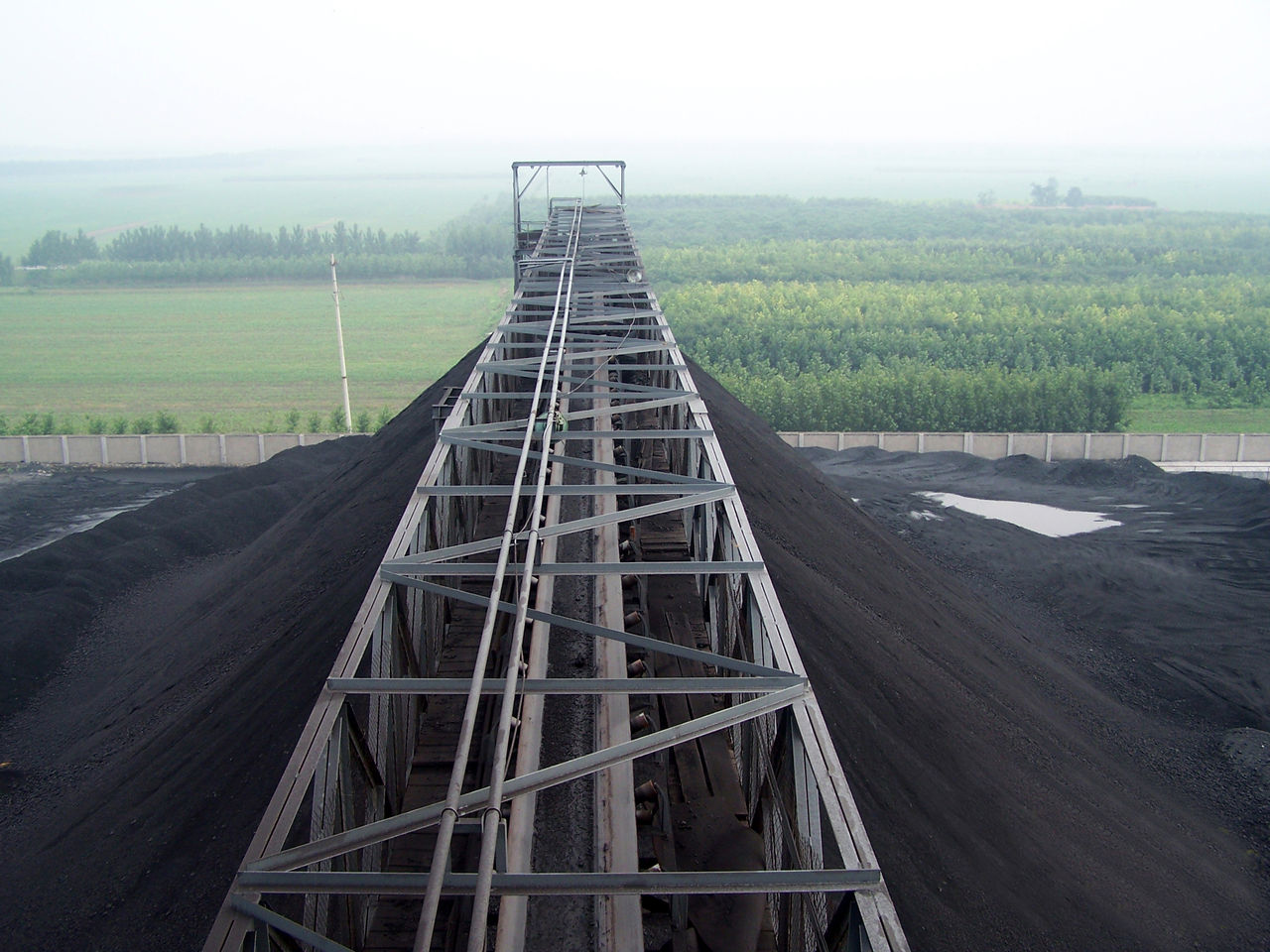

帶式輸送機可以在貯煤場料堆下面的巷道里取料，需要時，還能把各堆不同的物料進行混合。物料可簡單地從輸送機頭部卸出，也可通過犁式卸料器或移動卸料車在輸送帶長度方向的任一點卸料。
